วิธีออกแบบแผ่นถอดแม่พิมพ์ในเครื่องปั๊มขึ้นรูป?

การออกแบบเพลทผู้เปลื้องแม่พิมพ์ในแม่พิมพ์ปั๊มเป็นส่วนสำคัญของกระบวนการปั๊มขึ้นรูป ในฐานะซัพพลายเออร์แม่พิมพ์ปั๊ม ฉันต้องเผชิญกับความท้าทายมากมายและพบวิธีแก้ปัญหาที่มีประสิทธิภาพในด้านนี้ ในบล็อกนี้ ฉันจะแบ่งปันข้อมูลเชิงลึกเกี่ยวกับวิธีออกแบบเพลตเครื่องลอกแม่พิมพ์เพื่อให้แน่ใจว่าได้ผลลัพธ์การปั๊มคุณภาพสูง

ทำความเข้าใจพื้นฐานของเพลตผู้เปลื้องแม่พิมพ์

ก่อนที่เราจะเข้าสู่กระบวนการออกแบบ สิ่งสำคัญคือต้องรู้ว่าเพลตลอกแม่พิมพ์ทำหน้าที่อะไร แผ่นลอกแม่พิมพ์เป็นส่วนประกอบสำคัญในแม่พิมพ์ปั๊ม หน้าที่หลักคือการเอาชิ้นส่วนที่ประทับตราหรือเศษวัสดุออกจากหมัดหลังการดำเนินการปั๊ม หากไม่มีแผ่นลอกที่เหมาะสม วัสดุที่เจาะอาจเกาะติดกับหมัด ทำให้เกิดความเสียหายต่อหมัดและแม่พิมพ์ และยังส่งผลต่อคุณภาพของชิ้นส่วนที่ประทับด้วย

เรามาพูดถึงวัสดุกันก่อน คุณต้องเลือกวัสดุที่เหมาะสมสำหรับแผ่นเปลื่อง โดยทั่วไปแล้ว เหล็กโลหะผสมเป็นตัวเลือกยอดนิยมเนื่องจากมีความแข็งแรง ความแข็ง และทนต่อการสึกหรอได้ดี วัสดุควรจะสามารถทนต่อแรงแรงดันสูงได้ในระหว่างกระบวนการปั๊มขึ้นรูป คุณไม่ต้องการให้แผ่นเปลื่องแปลงเสียรูปหรือสึกหรออย่างรวดเร็ว เนื่องจากจะส่งผลให้ผลลัพธ์การปั๊มไม่สอดคล้องกัน

ข้อควรพิจารณาในการออกแบบเพลตผู้ปอกแม่พิมพ์

การกวาดล้าง

สิ่งสำคัญที่สุดอย่างหนึ่งในการออกแบบเพลตเครื่องปอกแม่พิมพ์คือระยะห่าง ระยะห่างระหว่างแผ่นเปลื้องผ้าและหมัดเป็นสิ่งสำคัญ หากระยะห่างน้อยเกินไป แผ่นเปลื่องจะเสียดสีกับหมัด ส่งผลให้ทั้งหมัดและแผ่นเปลื่องสึกหรอมากเกินไป ในทางกลับกัน หากระยะห่างมากเกินไป แผ่นเปลื่องจะไม่สามารถดึงวัสดุออกจากหมัดได้อย่างมีประสิทธิภาพ

หลักการทั่วไปที่ดีคือการตั้งค่าระยะห่างตามความหนาของวัสดุที่จะประทับตรา สำหรับโลหะแผ่นบาง ระยะห่างน้อยกว่า ปกติประมาณ 5% - 10% ของความหนาของวัสดุมีความเหมาะสม สำหรับวัสดุที่หนาขึ้น ระยะห่างสามารถเพิ่มเป็น 10% - 20% อย่างไรก็ตาม ค่าเหล่านี้อาจแตกต่างกันไปขึ้นอยู่กับข้อกำหนดการปั๊มขึ้นรูปเฉพาะและประเภทของวัสดุ

สปริงฟอร์ซ

แรงสปริงที่ใช้ในแผ่นเปลื่องเป็นอีกปัจจัยที่สำคัญ สปริงในเพลตผู้เปลื่องให้แรงที่จำเป็นในการดึงวัสดุออกจากพันช์ หากแรงสปริงอ่อนเกินไป วัสดุจะไม่สามารถลอกออกได้อย่างเหมาะสม และอาจติดอยู่กับพันช์ หากแรงสปริงแรงเกินไป ก็อาจทำให้เกิดความเครียดมากเกินไปกับหมัดและแม่พิมพ์ ส่งผลให้เกิดความเสียหายก่อนเวลาอันควร

เมื่อเลือกสปริงสำหรับเปลื่องเพลท คุณต้องพิจารณาขนาดของพั้นช์ ความหนาของวัสดุ และความเร็วในการปั๊ม คุณสามารถดูแค็ตตาล็อกของผู้ผลิตสปริงเพื่อเลือกสปริงที่เหมาะสมตามปัจจัยเหล่านี้

ไกด์พินและบุชชิ่ง

ไกด์พินและบุชชิ่งถูกนำมาใช้เพื่อให้แน่ใจว่าแผ่นสตริปเปอร์อยู่ในแนวที่ถูกต้องกับส่วนที่เหลือของแม่พิมพ์ ช่วยในการรักษาตำแหน่งที่ถูกต้องของแผ่นเปลื่องระหว่างกระบวนการปั๊ม คุณควรใช้หมุดนำและบุชชิ่งคุณภาพสูงเพื่อลดการสึกหรอและให้การทำงานราบรื่น หมุดนำควรติดตั้งชิดกับบุชชิ่ง และควรยาวพอที่จะให้แนวทางที่มั่นคงตลอดจังหวะการปั๊ม

คุณสมบัติการออกแบบเชิงรุก

เพื่อให้แผ่นคีมปอกแม่พิมพ์มีประสิทธิภาพและเชื่อถือได้มากขึ้น สามารถรวมคุณลักษณะการออกแบบเชิงรุกบางประการเข้าด้วยกันได้ ตัวอย่างเช่น การเพิ่มช่องหล่อลื่นในเพลตผู้เปลื่องสามารถลดแรงเสียดทานระหว่างเพลทและพันช์ ซึ่งช่วยยืดอายุการใช้งานของส่วนประกอบทั้งสอง นอกจากนี้คุณยังสามารถออกแบบแผ่นเปลื่องพร้อมคุณสมบัติที่ปรับได้ ซึ่งช่วยให้คุณปรับแต่งตำแหน่งของแผ่นนักเต้นระบำเปลื้องผ้าและแรงสปริงได้ตามต้องการ โดยเฉพาะอย่างยิ่งเมื่อต้องจัดการกับวัสดุประเภทต่างๆ หรือข้อกำหนดในการปั๊ม

ผลกระทบต่อคุณภาพการประทับตราและต้นทุน

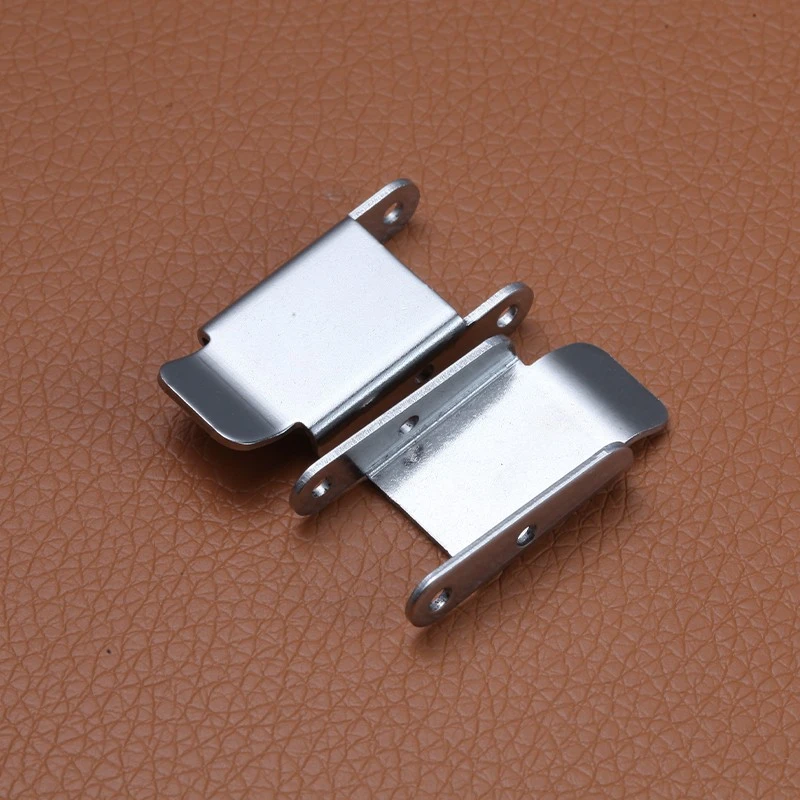

แผ่นลอกแม่พิมพ์ที่ออกแบบมาอย่างดีมีผลกระทบอย่างมากต่อคุณภาพการปั๊ม ช่วยในการผลิตชิ้นส่วนปั๊มขึ้นรูปที่มีความแม่นยำชิ้นส่วนปั๊มความแม่นยำด้วยขนาดที่สม่ำเสมอและพื้นผิวเรียบ เมื่อแผ่นเปลื้องผ้าทำงานอย่างถูกต้อง จะช่วยลดโอกาสที่จะเกิดรอยบุบ รอยขีดข่วน และข้อบกพร่องอื่นๆ บนชิ้นส่วนที่มีการประทับตรา

ในแง่ของต้นทุน การออกแบบที่ดีสามารถประหยัดเงินได้มากในระยะยาว ด้วยการลดการสึกหรอของการเจาะและดาย คุณสามารถยืดอายุการใช้งานได้ ซึ่งหมายความว่าต้องเปลี่ยนชิ้นส่วนน้อยลงและค่าบำรุงรักษาก็ลดลง นอกจากนี้ การปั๊มคุณภาพสูงยังช่วยลดจำนวนชิ้นส่วนที่ถูกคัดแยก ซึ่งยังช่วยประหยัดต้นทุนอีกด้วย

เทคนิคการออกแบบขั้นสูง

ในการออกแบบแม่พิมพ์ปั๊มขึ้นรูปสมัยใหม่ มีเทคนิคขั้นสูงบางอย่างที่สามารถนำไปใช้กับเพลทผู้เปลื้องแม่พิมพ์ได้ ตัวอย่างเช่น การใช้ซอฟต์แวร์การวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) สามารถช่วยคุณจำลองกระบวนการประทับตราและวิเคราะห์การกระจายความเค้นในเพลตสตริปเปอร์ สิ่งนี้ช่วยให้คุณสามารถปรับการออกแบบให้เหมาะสมก่อนการผลิตแม่พิมพ์จริง

เทคนิคขั้นสูงอีกประการหนึ่งคือการใช้แผ่นลอกแบบสั่งทำพิเศษ แทนที่จะใช้เพลตลอกแบบมาตรฐาน คุณสามารถออกแบบและผลิตเพลตแบบกำหนดเองได้ตามความต้องการในการปั๊มเฉพาะของคุณ แผ่นเปลื้องผ้าแบบกำหนดเองสามารถให้ประสิทธิภาพที่ดีขึ้นและพอดีกับการตั้งค่าแม่พิมพ์ของคุณมากขึ้น

กรณีศึกษา

ผมขอแบ่งปันกรณีศึกษาบางส่วนเพื่อแสดงให้เห็นถึงความสำคัญของการออกแบบเพลทเครื่องปอกแม่พิมพ์ที่เหมาะสม ในโครงการหนึ่ง เรามีลูกค้าที่ประสบปัญหาการเจาะแตกหักในอัตราสูงและคุณภาพของชิ้นส่วนไม่สอดคล้องกัน หลังจากการตรวจสอบอย่างละเอียด เราพบว่าระยะห่างของแผ่นแม่พิมพ์มีขนาดเล็กเกินไป แผ่นเปลื้องผ้าถูกับหมัด ทำให้เกิดการสึกหรอมากเกินไปและนำไปสู่การแตกหักในที่สุด เราออกแบบเพลตเปลื้องผ้าใหม่โดยมีระยะห่างที่เหมาะสม และปัญหาก็ได้รับการแก้ไข อายุการใช้งานของหมัดยาวนานขึ้น และคุณภาพของชิ้นส่วนก็ดีขึ้นอย่างเห็นได้ชัด

ในอีกกรณีหนึ่ง ลูกค้าใช้แผ่นเปลื้องผ้าที่มีแรงสปริงอ่อน ส่งผลให้ชิ้นส่วนที่ประทับตราไม่ได้ถูกลอกออกจากหมัดอย่างเหมาะสม และเกิดการติดขัดจำนวนมากในกระบวนการประทับตรา เราเปลี่ยนสปริงด้วยสปริงที่มีแรงสปริงสูงกว่า และการทำงานของการตอกก็ราบรื่นขึ้นมาก

การเชื่อมต่อการออกแบบกับกระบวนการปั๊มขึ้นรูปโดยรวม

การออกแบบแผ่นคีมปอกแม่พิมพ์มีความเชื่อมโยงอย่างใกล้ชิดกับด้านอื่นๆ ของกระบวนการปั๊มขึ้นรูป ตัวอย่างเช่นในการปั๊มแบบก้าวหน้าสำหรับการผลิตชิ้นส่วนโลหะที่มีความแม่นยำแผ่นเปลื่องจะต้องทำงานให้สอดคล้องกับสถานีอื่นๆ ในแม่พิมพ์แบบโปรเกรสซีฟ ควรสามารถรองรับการไหลของวัสดุอย่างต่อเนื่องและลอกชิ้นส่วนได้ในเวลาที่เหมาะสม

ในการปั๊มขึ้นรูปที่แม่นยำแผ่นเปลื่องเป็นสิ่งสำคัญสำหรับการรักษาความแม่นยำสูงของชิ้นส่วนที่มีการประทับตรา ช่วยให้มั่นใจว่าวัสดุได้รับการจัดตำแหน่งและลอกออกอย่างเหมาะสม ซึ่งจำเป็นสำหรับการบรรลุขนาดและการตกแต่งพื้นผิวที่แม่นยำ

ติดต่อซื้อและขอความร่วมมือ

หากคุณสนใจแม่พิมพ์ปั๊มคุณภาพสูง หรือต้องการความช่วยเหลือเกี่ยวกับการออกแบบเพลทผู้เปลื้องแม่พิมพ์ อย่าลังเลที่จะติดต่อเรา เรามีทีมวิศวกรที่มีประสบการณ์ซึ่งสามารถจัดหาโซลูชั่นที่ปรับแต่งตามความต้องการเฉพาะของคุณได้ ไม่ว่าคุณจะมีส่วนร่วม.แม่พิมพ์ปั๊มเหล็กสำหรับการขึ้นรูปโลหะแผ่นซ้ำๆหรืองานปั๊มโลหะอื่นๆ เราสามารถนำเสนอผลิตภัณฑ์และบริการที่ดีที่สุดได้ มาเริ่มการสนทนาและสำรวจวิธีที่เราสามารถทำงานร่วมกันเพื่อปรับปรุงกระบวนการปั๊มขึ้นรูปของคุณและบรรลุผลลัพธ์ที่ดีขึ้น

อ้างอิง

• "คู่มือการออกแบบแม่พิมพ์ปั๊มขึ้นรูป" - คู่มือที่ครอบคลุมเกี่ยวกับแง่มุมต่างๆ ของการออกแบบแม่พิมพ์ปั๊มขึ้นรูป รวมถึงการออกแบบแผ่นลอกแม่พิมพ์
• "เทคโนโลยีการขึ้นรูปโลหะขั้นสูง" - หนังสือเชิงวิจัยที่กล่าวถึงความก้าวหน้าล่าสุดในการปั๊มโลหะและส่วนประกอบแม่พิมพ์ที่เกี่ยวข้อง
• เอกสารไวท์เปเปอร์อุตสาหกรรมเกี่ยวกับการเพิ่มประสิทธิภาพแม่พิมพ์ปั๊มและการปรับปรุงประสิทธิภาพของเพลทเปลื้องผ้า
